产品展示>>【升级版波峰焊炉温测试仪W-1】

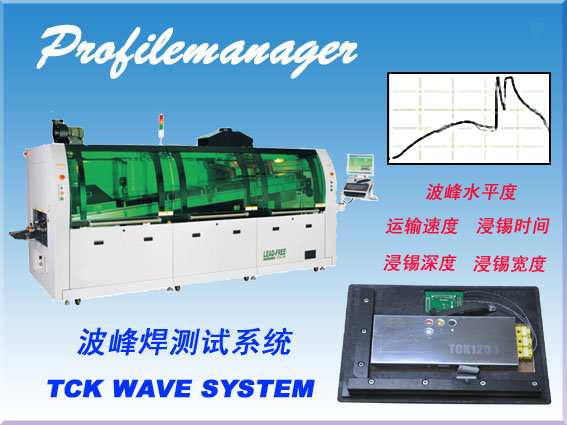

【升级版波峰焊炉温测试仪W-1】


产品说明: TOPCITY  w-1波峰焊测试系统是专业为DIP用户设计的波峰焊炉温测试系统,由TCK系列测温仪和W-1波峰焊测试架组成,除了测试炉温曲线外,增加测试波峰水平度、浸锡深度、锡波高度、运输速度、浸锡时间和浸锡宽度。2012年TOPCITY技术人员通过对测试治具W-1的改进使得测试功有更强大,使用更简便,是波峰焊炉温测试的理想选择。

主要技术指标:
1、 型号规格: TCK1203 / TCK1206 / TCK1209 / TCK1200
2 、测试通道: 3通道 / 6通道 / 9通道 / 12 通道
3、 热 电 偶: K型
4、 测温范围: 0---1000℃
5、 测温精度: ±1.0℃
6、 分 辨 率: 0.1℃(全量程)
7、 记录数据: 80000点/每通道
8、 采样间隔: 0.25----600秒 软件设置
9、 总 功 率: ≤75mW
10、工作电压: 3.3VDC(内置可充电电池)
11、外形尺寸: 196(L)×103(W)×21(H)mm
12、保护盒尺寸:250(L)×133(W)×30(H)mm
13、测试架尺寸:268(W)×296(L)mm
14、翼展宽度: 145------268mm(标配)
15、通讯端口: RS-232 / USB / RF无线传输(选配)
16、分析软件: ProfileManager V2.0

仪器配置:
1、 仪器箱    2、温度分析仪   3、仪器保护盒  4、热电偶  5、软件安装盘
6、 高温胶纸 7、 充电器       8、 数据输出线 9、 剪刀    10、镊子
11、隔热手套 12、十字镙丝刀13、高温锡丝 14、用户手册15、产品合格证
16、天线(选配) 17、高灵敏度天线(选配) 18、无线收发器(选配)

温度曲线分析设置功能(数据分析报告):
1、回流炉和波峰炉温区设置温度和运输速度
2、温度采样点位置名称及PCB示意图
3、任意两个温度值之间的时间
4、任意两个温度值之间的斜率
5、任意两个时刻点之间的斜率
6、超出指定温度的时间
7、最高温度和任意时刻点温度
8、水平温度线、垂直时刻线及两时刻间的时间
9、网格编辑细化和曲线缩放显示
10、模拟曲线功能,工艺优化,测试日期和时间
11、公司名称、产品名称和备注信息的输入
12、选择打印方向(横向列印和纵向列印)
13、可将温度数据报告导出至Excel进行编辑
14、插入图片功能,使温度测试点位置一目了然
15、调用多组温度曲线进行对比
16、实时监测和仪器记录两种工作模式
17、手动清除和软件清除仪器内存数据方式
18、手动、指定时间、指定温度三种启动方式
19、产品数据库管理
20、设备数据库管理
21、锡膏数据库管理
22、PWI工艺指数分析

波峰焊专有测试功能:
1、测试波峰水平度功能
2、测试浸锡深度功能
3、测试锡波高度功能
4、测试设备链速功能
5、测试浸锡时间功能
6、测试浸锡宽度功能
7、测试预热区斜率功能
8、测试预热区最高温度功能

回应绿色无铅工艺制程,通城电电子有限公司(TOPCITY)专业为您提供严酷环境中温度曲线测绘和数据分析的解决方案,在温度曲线测绘和数据分析领域一直处於领先地位!
